Açık çevrim soğutma kulelerinde soğutma suyu ile hava arasında doğrudan bir temas vardır.

Açık çevrim soğutma kulesi, suyu soğutmak için hava ile soğutma kulesinin içinde doğrudan temastan yararlanan bir ısı eşanjörüdür. Isı transferi kısmen hava ve su arasındaki ısı alışverişi sayesinde gerçekleşir, ancak esas olarak soğutulması gereken su az miktarda suyun soğutma kulesinde  buharlaşması sayesinde gerçekleşir. Bu, soğutma kulesinde soğutulmak istenen suyun ortam sıcaklığından daha düşük bir sıcaklığa soğumasını sağlayacaktır.

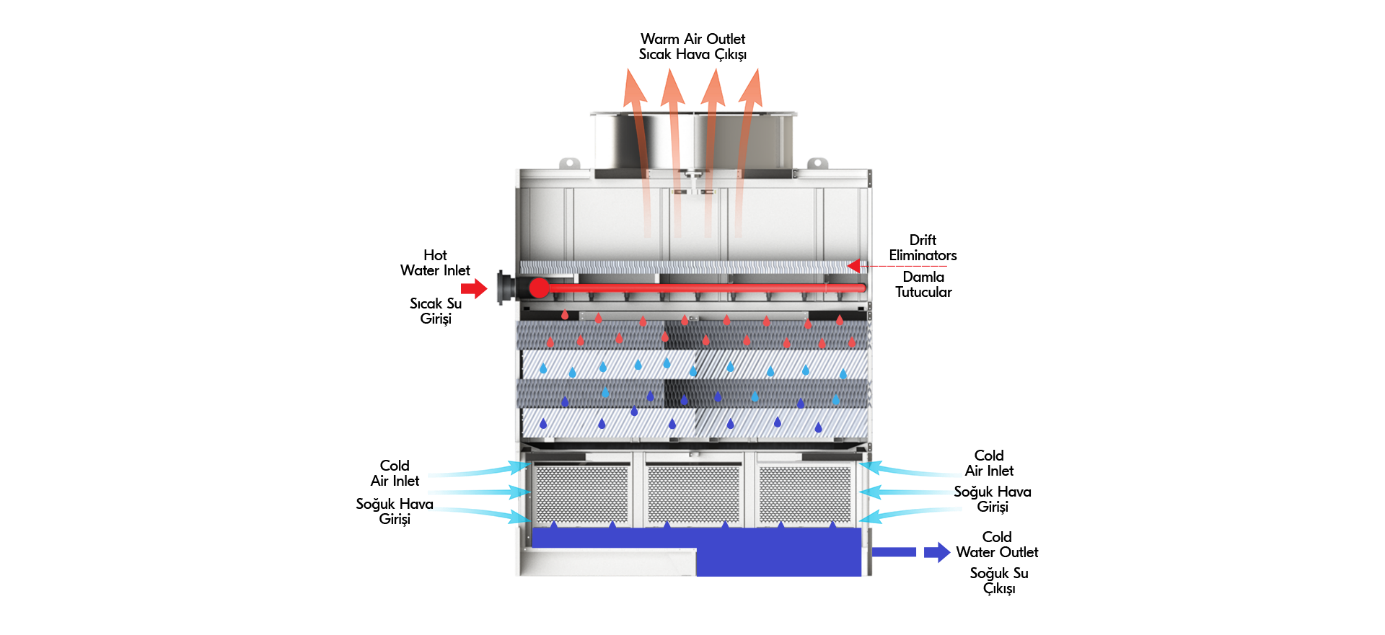

Kısaca açık çevrim su soğutma kulesinin çalışma bilgisi:

Soğutulmak istenen akışkan sistemde yer alan pompalar vasıtasıyla açık çevrim soğutma kulesinin üst noktasında yer alan su dağıtım sistemine iletilir. Su dağıtım sistemi ile sıcak su kule içerisinde yer alan dolgu malzemesinin üstüne püskürtülür. Aynı zamanda soğutma kulesinin havuz kısmının üstünede yer alan panjurlardan taze hava fanlar yardımı ile içeri çekilir. Su akışının yönüne karşı olacak şekilde, hava akışı yukarı yönlü gerçekleşir. Panjurlardan soğutma kulesine çekilen hava dolgu boyunca yukarı hareket ederek kulenin en üst noktasından fan bacaları vasıtasıyle kuleden atmosfere  atılır. Suyun küçük bir kısmı bu süreçte buharlaşır. Bu sayede sistemden atılmak istenen ısı atılmış olur. Soğutulan sıvı tekrardan kule havuzuna dökülür. Havuzda bulunan soğuk su sisteme geri gönderilir.

Kapalı Çevrim Soğutma Kulesi

Kapalı çevrim soğutma kulelerinde soğutma suyu ile hava arasında doğrudan bir temas yoktur, ancak ilave bir ısı eşanjörü kullanılmaktadır.

Soğutulması gereken suyun hava ile temas edemediği durumlarda (örneğin gıda sanayinde) eşanjör kullanılması gerekir.

Isı eşanjörü, soğutulması gereken proses suyunu soğutma kulesinin “buharlaşma suyundan” ayırır. Bu, proses suyu ile hava arasındaki teması önleyecektir.

Açık çevrim soğutma kulelerinde antifriz kullanılmasına gerek yoktur, kapalı çevrim soğutma kulelerinde antifriz kullanılması gerekebilir.

Kısaca kapalı çevrim su soğutma kulesinin çalışma bilgisi:

Soğutulmak istenen akışkan kapalı çevrim soğutma kulesinin içerisinde yer alan eşanjörlerin üst kollektöründen pompalar vasıtasıyla girer ve eşanjör boruları içerisinde dolaşır. Su dağıtım sisteminden eşanjörlerin üstüne su püskürtülmesi gerçekleşir. Bu sayede boruların içinde dolaşan soğutulmak istenen akışkan ısısı suya aktarılır. Aynı zamanda soğutma kulesinin havuz kısmının üstünede yer alan panjurlardan taze hava fanlar yardımı ile içeri çekilir. Su akışı yönene karşı olacak şekilde, hava akışı yukarı yönlü gerçekleşir. Panjurlardan soğutma kulesine çekilen hava eşanjör boyunca yukarı hareket ederek kulenin en üst noktasından fan bacaları vasıtasıyle kuleden atmosfere atılır. Serpantinlerin üstüne püskürtülen suyun küçük bir kısmı bu süreçte buharlaşır. Bu sayede sistemden atılmak istenen ısı atılmış olur. Soğutulan akışkan eşanjörün alt noktasında yer alan kollektörden sisteme tekrar gönderilir.
